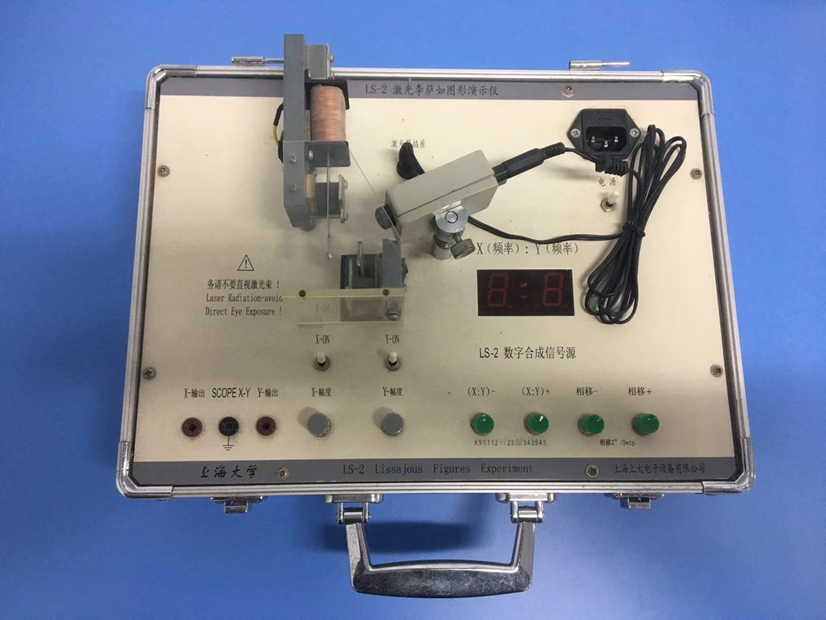

激光李萨茹图形
【实验原理】：
垂直方向不同频率（ω1：ω2＝m:n;m、n为整数）简谐振动的合运动轨迹是李萨如图。调节钢尺的长短可改变振动的频率，拨动钢尺，平面镜即作简谐振动。两平面镜分别运动时，可分别演示水平振动、垂直振动；两平面镜同时动作时，可演示垂直振动的合成。当两振动的频率成简单整数比时，合运动的轨迹即为李萨如图。
【实验操作与现象】
1、开启激光电源，在两平面镜中可分别看到两个光点。
2、轻轻拨动一钢尺，可观察到一个方向的振动；同时拨动两钢尺，则可观察到合运动的轨迹。
3、参考数据如表1．
表1
| 频率比ωx：ωy | 水平尺长x/cm | 垂直尺长y/cm |
| 1:1 | 22 | 21 |
| 2:1 | 16 | 21 |
| 3:1 | 12 | 25 |
【温馨提示】
不许用手触摸平面镜的反射面。
